手動板框鑄鐵壓濾機性能參數

此設備廣泛應用于少量物料過濾，屬于進料量偏小的壓濾機，使用過濾面積在0.5—20m2，濾板外形尺寸:250mm—630mm，一般情況下進料壓力<0.5Mpa。手動壓緊壓濾機主要包括：手動液壓壓緊壓濾機；手動機械壓緊壓濾機。手動壓緊原理：是以螺旋式機械千斤頂或手動液壓缸推動中頂板將濾板壓緊。

手動液壓壓緊鑄鐵壓濾機設備說明

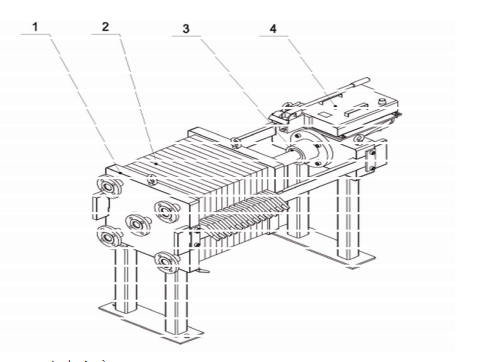

圖：1.壓濾機機架；2.過濾部分；3.液壓油缸；4.手動液壓站；

1. 機架部分

機架是整套設備的基礎，它主要用于支撐過濾機構，由止推板、壓緊板、機座主梁等連接組成。

2. 過濾部分

過濾部分是按次序排列在主梁上的濾板和夾在濾板之間的濾布所組成的。

3. 液壓油缸

用于推動壓緊板，將位于壓緊板和止推板之間的濾板及濾布壓緊，以保證濾漿在濾室內進行加壓過濾。

4. 手動液壓站

為油缸提供液體壓力的執行機構。

鑄鐵壓濾機的操作使用

1、壓緊

切換換向閥，使油向處于壓緊狀態，然后壓動手動液壓站手柄，向油缸中泵入液壓油，使壓濾機壓緊到使用壓力為止。

2、過濾

打開進料口的閥門開始進料,但要保證進料壓力不可超過標牌上的額定壓力，在壓力的作用下，濾漿經過濾介質（濾布）過濾，濾液自動排出。

3、松開

切換換向閥到松開狀態，然后壓動手動液壓站手柄，向油缸中泵入液壓油，直到壓緊板退回到松開為止，以便進行拉板卸料。

鑄鐵壓濾機是一種常用的固液分離設備，在18世紀初就應用于化工生產，一般的大眾產品就屬《板框壓濾機》了，它適用于化工、制藥、冶金、染料、食品、釀造、陶瓷以及環保等行業；固液分離的基本原理是：混合液流經過濾介質（濾布），固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清液。
